FY-08PDE9D パナソニックの換気扇交換
φ100mm・角形ルーバー形を確認

換気が停止する

ファンが動かなくなると、トイレや洗面所の臭い、湿気、空気のよどみが残りやすくなります。電源、壁スイッチ、速結端子、モーターを確認します。

異音や振動が大きくなる

羽根への汚れの付着や変形、モーターの経年劣化、排気パイプとの接触などにより、運転音や振動が大きくなることがあります。

シャッター不良で風量が低下する

高気密電気式シャッターが十分に開かないと、ファンが回っていても排気量が低下します。停止時に閉じない場合は外気が入りやすくなります。

適用パイプ径φ100mm

FY-08PDE9Dはφ100mmパイプに対応する機種です。既設パイプの内径、変形、長さ、壁厚、屋外フードとの接続状態を確認します。

排気用プロペラファン

サイレントストリームファンとストリームモーターを採用した排気用プロペラファンです。羽根の汚れ、変形、回転状態を確認します。

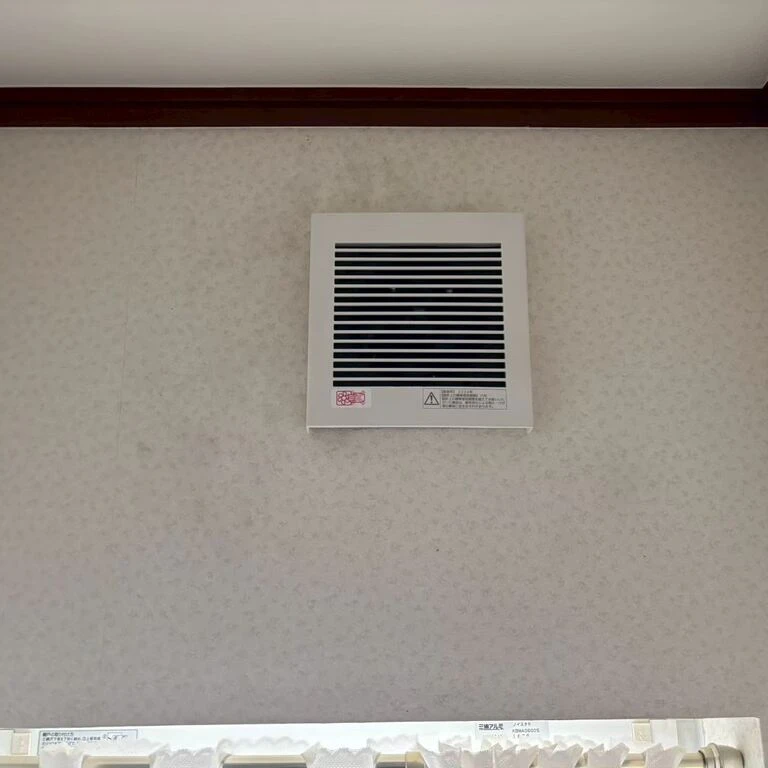

角形ルーバー

前面はホワイト色の角形ルーバーです。既設ルーバーの外形寸法、取付跡、壁紙や天井材との納まりを確認します。

速結端子への直接配線

壁コンセントを使わず、本体の速結端子へ電源線を直接接続します。既設配線、電源線の長さ、接続位置、施工スペースを確認します。

プラグやコードが露出しない構造

直接配線式のため、交換後にプラグコードが壁面へ露出しません。プラグコード式のFY-08PDE9とは電源接続方式が異なります。

高気密電気式シャッター

運転時にシャッターが開き、停止時に閉じる構造です。汚れや変形、固着による開閉不良がないか確認します。

停止時の外気侵入

電気式高気密シャッターは、運転停止時の外気侵入を抑える機能です。停止時に風や冷気を感じる場合はシャッターを確認します。

相当隙間面積

停止時の相当隙間面積は0.8cm²です。シャッターの変形や異物の挟まりがあると、設計どおりの気密性を確保できない場合があります。

気密リングの状態

気密リングは室内への逆流を抑え、壁面の汚れを軽減する部材です。ずれ、変形、パイプとの密着状態を確認します。

羽根・シャッターの清掃性

羽根やシャッター部はワンタッチで着脱できる構造です。ほこりの堆積、羽根の変形、シャッターの固着を確認します。

壁埋込スイッチ

運転・停止は壁埋込スイッチで行う構成が基本です。壁スイッチや電源配線の不具合でも、本体が動かなくなる場合があります。

電子式スイッチの使用状況

電子式スイッチを使用すると正常に動作しない場合があります。既設スイッチの種類と配線方法を交換前に確認します。

壁面・天井面取付兼用

壁面と天井面の両方に取り付けられる機種です。現在の取付方向、ルーバーの向き、周囲の仕上げ状態を確認します。

有効換気風量47m³/h

パイプフードFY-MFA043との組み合わせ時の有効換気風量は、50Hz・60Hzともに47m³/hです。排気抵抗が大きい場合は実際の風量が低下します。

屋外フードと排気経路

パイプフード、ベントキャップ、排気パイプの詰まりや変形を確認します。壁厚によっては屋外部材を取り付けられない場合があります。

アルミ製フレキシブルダクト

アルミ製フレキシブルダクトは、変形によって羽根に接触するおそれがあります。既設ダクトの材質や変形状態を確認します。

設置場所と使用環境

用途はトイレ、洗面所、居間です。浴室には使用できないため、現在の設置場所に適した機種かを確認します。

センサー・常時換気機能の有無

温度、湿度、人感、煙などのセンサーや、強弱切換による常時換気機能はありません。基本的なON・OFF運転の機種です。

φ100mmの設置条件を確認

既設品番、パイプ径、壁厚、取付方向、屋外フードまで確認し、適合する交換機種を整理します。

電源方式を確認

速結端子への直接配線かプラグコード式かを確認し、既設電源に対応する機種を選定します。

シャッターと排気経路を確認

電気式シャッター、気密リング、排気パイプ、屋外フードの状態まで確認します。

STEP 1

品番・症状を共有

現在の品番、設置場所、動かない、異音、吸い込み低下、シャッター不良などの症状をお知らせください。

STEP 2

設置条件を確認

φ100mmパイプ、ルーバー寸法、壁・天井の取付方向、速結端子配線、壁スイッチ、屋外フードを確認します。

STEP 3

交換・動作確認

交換後は運転・停止、吸い込み、運転音、振動、シャッターの開閉、屋外側への排気を確認します。
